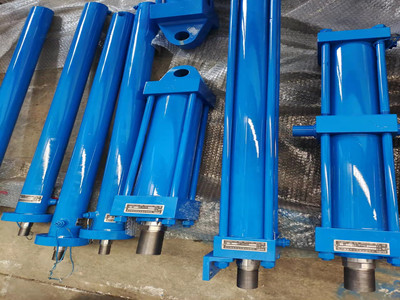

液壓油缸的設計原則和步驟

一、液壓缸的設計原則

1)保證液壓缸的輸出(包括推力、拉力或扭矩)、速度和行程。

2)保證液壓缸各部分有足夠的強度、剛度和耐久性。

3)在保證以上兩個條件的前提下，盡量減小液壓缸的整體尺寸和重量。

4)在保證液壓缸性能的前提下，盡量減少零件數量，簡化結構。

5)密封件的選擇應合理，保證性能可靠、泄漏少、摩擦小、壽命長、更換方便。

6)根據液壓缸的工作條件和具體情況，設置適當?shù)木彌_、防塵和排氣裝置。

7)盡量避免液壓缸承受橫向載荷，而活塞桿承受工作時的拉力，以免縱向彎曲。

8)液壓缸的安裝形式和活塞桿頭部與外載荷的連接形式應合理，活塞桿伸出后的安裝長度應盡可能減小，以避免“強度異常”現象，增加液壓缸的穩定性。

9)各部分的結構形式和尺寸應盡量采用標準形式和尺寸系列，并盡量選用標準件。

10)成本低，制造容易，維護方便。

二、設計步驟

不同類型和結構的液壓缸有不同的設計內容。由于參數之間的內在關系，液壓缸的設計步驟沒有硬性規定。一般情況下，要根據自己掌握的各種信息和條件，靈活選擇設計程序和步驟，反復推敲、檢查，直到符合設計原則，獲得滿意的結果。一般設計工作可參考以下步驟:

1)根據設計依據，對液壓缸進行受力分析，選擇液壓缸的類型、各部分的結構形式和安裝方式。冶金液壓缸

2)根據工作載荷、重力、摩擦力和慣性力，確定液壓缸在各沖程階段的載荷變化規律及相關技術數據。

3)根據工作載荷和選定的額定(工作)壓力，確定活塞的端面面積，計算活塞直徑(即缸膛直徑)和氣缸外徑。

4)根據氣缸直徑與運動速度的比值或工作載荷和材料的許用應力來確定活塞桿的直徑。

5)根據移動速度、工作輸出和活塞直徑確定液壓泵的壓力和流量。

6)選擇氣缸蓋的結構形式，計算厚度和強度。

7)計算并校核結構強度和剛度。

8)設計導向、密封、防塵、排氣和緩沖裝置。

9)審批所有設計和計算資料，并進行修改和補充。

10)繪制裝配圖和零件圖，并準備技術文件。

總之，液壓缸的設計內容不是一成不變的，可以根據具體情況省略或增加一些內容。在設計過程中，可能需要進行反復修改，以獲得正確合理的設計結果。
